1、串口設備接入CAN總線網絡方案

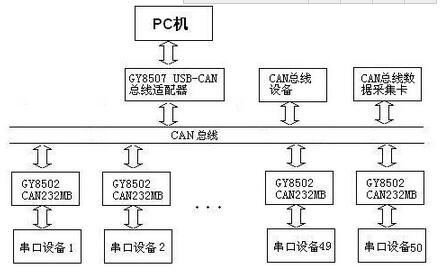

一、系統結構圖

二、操作步驟

1、  將每一個GY8502 CAN232MB設備分別與串口設備綁定，并設置編號。然后根據編號，利用廠家提供的CANConfig軟件將50個CAN232MB設備設置成不同的“發送ID號”，以及相應的“驗收濾波器”。發送ID表示每個CAN232MB進行CAN發送的方向，也就是其綁定的串口設備進行串口發送時的方向，表示“發送給誰”。驗收濾波器的作用是可以將該CAN232MB設備設置成只對通過濾波的（即屬于自己的）CAN網絡信息進行轉發到其綁定的串口設備。CAN232MB設備可以被設置成透明轉發。

2、  GY8507 USB-CAN適配器是一個和PC接口的適配器?？梢杂糜诒O(jiān)控和管理各個節點設備。用戶可以編寫應用程序。當然也可以選擇GY8501 CAN232B接口卡。USB-CAN適配器的優點在于幀流量較大，無需外部供電，體積小巧等有點。
